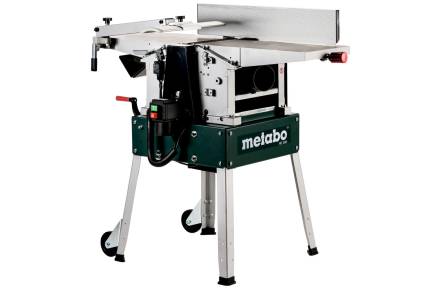

Montage Raboteuse Dégauchisseuse Metabo HC 260 C WNB : le guide expert
Vous venez d'acquérir la célèbre Metabo HC 260 C WNB ou vous envisagez de franchir le pas ? Chez Outils des Pros, nous savons qu'une machine performante ne délivre son plein potentiel que si elle est parfaitement montée et réglée.
Véritable référence pour les menuisiers et passionnés du bois, cette machine semi-stationnaire combine puissance (2200W) et précision. Dans ce guide étape par étape, nous vous accompagnons du déballage jusqu'aux premiers copeaux.
1. Unboxing : Que contient le carton de votre Metabo HC 260 ?
La machine est livrée dans un emballage compact et robuste. Voici ce que vous devez y trouver :
Le bloc moteur (attention, pièce lourde : à manipuler à deux).
La notice technique.
Le support du guide parallèle et la règle.
Les deux tables (entrée et sortie).
Le kit de piétement (pieds, roues et poignées).
Le sachet de visserie (boulons, écrous, rondelles, clés Allen).
Le capot de protection et le collecteur de sciure.
Conseil d'expert : Avant de commencer, triez votre visserie. La précision du montage dépend souvent de l'utilisation de la bonne rondelle au bon endroit !
2. Montage pas à pas : Installer la structure
Étape 1 : le piètement et les roues
Installation des pieds : Basculez prudemment le bloc moteur sur le côté. Insérez les pieds dans les encoches prévues. Fixez-les avec les boulons et écrous fournis sans serrer à fond immédiatement.
Poignées de transport : Installez les poignées sur la façade en même temps que les deux derniers pieds. Elles sont essentielles pour la mobilité.
Les roues : Fixez les roues sur les pieds opposés aux poignées. Une fois l'ensemble vissé, redressez la machine avec l'aide d'une tierce personne.
Étape 2 : Bloc de démarrage et manivelle
Fixez le bloc d’interrupteur (le cerveau électrique de la machine) à l'aide des 4 vis cruciformes.
La manivelle de réglage : Installez-la sur l'axe. Astuce : Assurez-vous que la vis de pression arrive bien sur le méplat de l'axe pour éviter qu'elle ne patine.
3. Installation des tables et des organes de sécurité
C'est ici que la précision entre en jeu. La HC 260 possède des sécurités magnétiques : si une table est mal mise, elle ne démarrera pas.
La table d'entrée (avec réglage de la hauteur) :
Identifiez la table possédant l'ergot en "U".
Glissez la barre de support et placez la réglette graduée.
Installez la poignée de réglage de hauteur.
Test de fonctionnement : En vissant, la table doit monter ; en dévissant, elle doit descendre.
Le capot de protection et la table de sortie :
Placez le capot de sécurité dans la gorge prévue sur le profilé et fixez les 4 vis.
Installez la seconde table en engageant les ergots dans les encoches. Verrouillez les leviers.
Point de contrôle GEO : Vérifiez que la pièce métallique vient bien presser le contacteur de sécurité. C'est la cause n°1 des pannes au déballage !
Le guide parallèle :
Fixez le support sur le côté droit de la table, puis glissez la règle en aluminium. L'encoche de la règle doit impérativement être orientée vers le bas.
4. Passer du mode Dégauchisseuse au mode Raboteuse
La force de la Metabo HC 260 C réside dans sa polyvalence. Voici comment passer d'un mode à l'autre en toute sécurité.
Mode dégauchisseuse (pour aplanir une face) :
Le collecteur d'aspiration doit être placé sous la table de rabotage.
Descendez la table de rabotage sous les 130 mm pour laisser passer le carter.
Remontez la table jusqu'à bloquer le détrompeur du carter. Sans cela, la machine ne démarrera pas (sécurité enfant/utilisateur).
Mode raboteuse (pour calibrer l'épaisseur) :
Retirez le guide parallèle et la table supérieure.
Basculez le carter de protection vers le haut (celui-ci devient le collecteur d'aspiration supérieur).
Raccordez votre aspirateur de chantier. Le rabotage produit un volume de copeaux important qui peut obstruer l'arbre si vous n'aspirez pas.
5. Entretien : Comment régler les fers ?
Après quelques heures d'utilisation, ou si vous heurtez un clou, il faudra remplacer les fers.
Utilisez la cale de réglage fournie par Metabo.
Le bon réglage est atteint quand la cale touche à la fois le cylindre et l'arête du fer sans laisser d'espace ("jour").
Vérifiez le réglage aux deux extrémités de l'arbre et au milieu.
Pourquoi choisir la Metabo HC 260 C WNB ? (Fiche Technique)
| Caractéristique | Valeur |
| Puissance absorbée | 2200 W |
| Largeur de dégauchissage | 260 mm |
| Hauteur de passage (rabot) | 160 mm |
| Vitesse d'avance | 5 m/min |
| Poids | 71 kg |
L'avis d'Outils des Pros : C'est la machine idéale pour l'artisan qui manque de place ou pour le passionné exigeant. Son moteur universel est robuste et son passage d'un mode à l'autre est l'un des plus intuitifs du marché.
