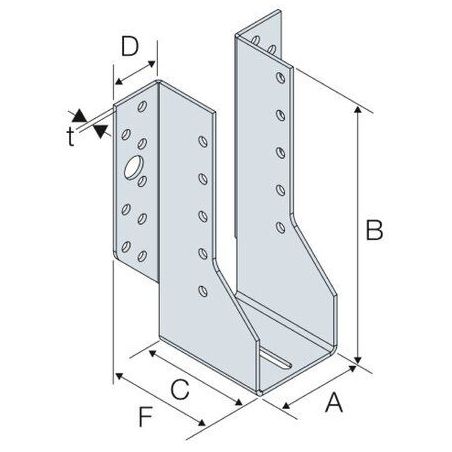

Sabot à ailes extérieures sécable ZPRO DJH-Z acier galvanisé SIMPSON

Name: Sabot à ailes extérieures sécable ZPRO DJH-Z acier galvanisé SIMPSON
Brand: SIMPSON
Price: 4.49 EUR
Availability: InStock

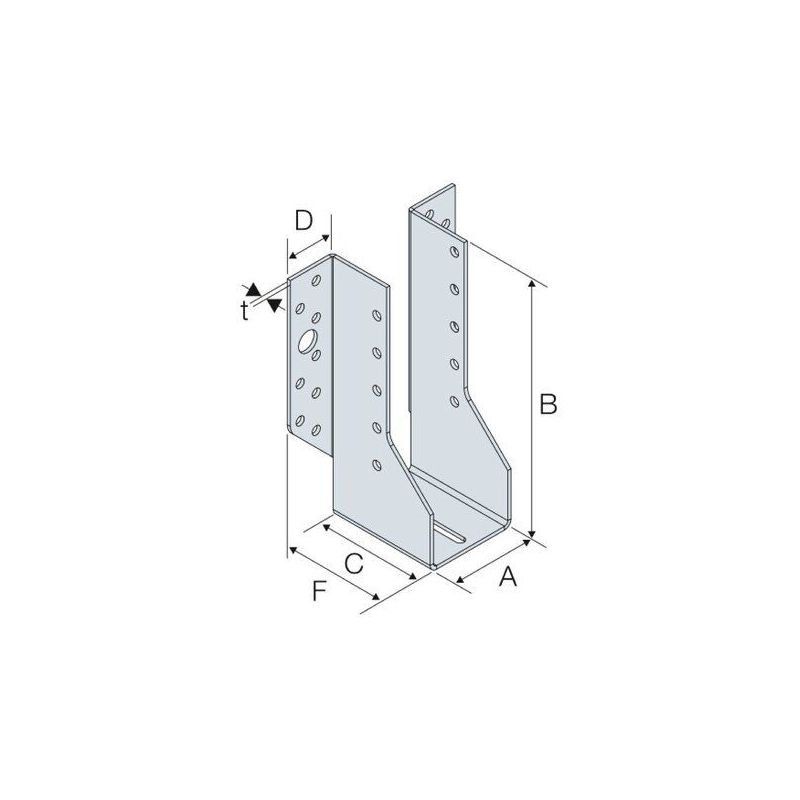

D mm

A mm

B mm

167

137

Épais. mm

C mm

Conditionnement

+ En savoir plus

Voir les produits compatibles

4,49 € TTC

3.74 € HT

Livraison estimée : Mercredi 28 Octobre

En achetant ce produit vous gagnerez 0,08 € grâce à notre programme de fidélité. Votre compte sera crédité de 0,08 €.

Résumé

Le sabot sécable pour l'extérieur Simpson Strong-Tie ZPRO DJH-Z est un sabot de charpente en acier galvanisé 2 mm à revêtement ZPRO, conçu pour les terrasses et les aménagements extérieurs. Sécable avant la pose, il s'adapte à des largeurs de bois porté de 45 à 160 mm avec une seule référence.

Sécable avant pose : une rupture par la ligne de perçages oblongs donne deux demi-sabots indépendants.
Revêtement ZPRO : environ 55 µm de zinc, classe de service 3, alternative à l'inox à moindre coût.
Pose sans pré-perçage avec les vis connecteur CSA-Z ou SSH.
Trois hauteurs : DJH92/46Z, DJH137/46Z et DJH167/46Z, pour des bois portés de 95 à 250 mm de hauteur.
Jusqu'à 27 kN en R1.k sur bois C24. Marquage CE, ETA-06/0270, EPD. Fabriqué en France.

Description

Sabot sécable pour l'extérieur Simpson Strong-Tie ZPRO DJH-Z

Le sabot sécable pour l'extérieur Simpson Strong-Tie ZPRO DJH-Z associe un corps en acier galvanisé de 2 mm d'épaisseur et le revêtement ZPRO, développé pour les ouvrages exposés aux intempéries. Sa particularité tient en un mot : sécable. Avant la pose, le sabot se divise en deux parties par la ligne de perçages oblongs. Les deux demi-sabots se fixent alors à l'écartement voulu, ce qui permet de couvrir des largeurs de bois porté de 45 à 160 mm avec une seule référence en stock.

Pour un poseur de terrasses, cela change la logistique : trois références suffisent à couvrir toute la gamme de solives courantes, en largeur comme en hauteur.

Revêtement ZPRO et tenue en extérieur

Le DJH-Z est réalisé en acier galvanisé S250GD + ZPro. Le revêtement ZPRO correspond à une épaisseur de zinc d'environ 55 µm. Le connecteur est

Caractéristiques

Référence 451421

ean13 : 3523140008196

Marque : Simpson Strong-Tie
Référence : DJH-Z
Gamme : ZPRO
Type de produit : sabot de charpente sécable pour l'extérieur
Références couvertes : DJH92/46Z, DJH137/46Z, DJH167/46Z
Matière : acier galvanisé S250GD + ZPro
Revêtement : ZPRO, environ 55 µm de zinc
Épaisseur : 2 mm
Largeur d'appui : 46 mm
Hauteur de sabot : 92 mm, 137 mm ou 167 mm
Largeur de bois porté admissible : 45 à 160 mm
Hauteur de bois porté admissible : 95 à 138 mm (DJH92/46Z), 147 à 205 mm (DJH137/46Z), 177 à 250 mm (DJH167/46Z)
Poids : 0,21 kg, 0,30 kg ou 0,35 kg selon la référence
Perçages sur porteur : 8 à 18 en Ø5 mm et 2 à 4 en Ø11,5 mm
Perçages sur porté : 6 à 12 en Ø5 mm
Support porteur : bois massif, bois composite, lamellé-collé
Support porté : bois massif, bois composite, lamellé-collé
Fixations compatibles : CSA 5,0 x 35Z, CSA 5,0 x 40Z, SSH 10,0 x 40, SSH 10,0 x 50, ancrages Ø10 mm
Pré-perçage : non requis
Résistance caractéristique R1.k bois sur bois, clouage total : 11,9 à 27 kN sur C24
Résistance caractéristique R1.k bois sur bois, clouage partiel : 6 à 13,5 kN sur C24
Résistance caractéristique R1.k avec vis SSH : 5,8 à 14,1 kN sur C24
Résistance caractéristique R1.k sur béton ou acier : 9,4 à 22,7 kN sur C24
Classe de service : 3
Domaine d'emploi : extérieur
Certification : marquage CE, ETA-06/0270
Déclaration environnementale : EPD disponible
Origine : France

On aime

Sécable avant la pose : une seule référence couvre des bois portés de 45 à 160 mm de largeur
Revêtement ZPRO d'environ 55 µm de zinc, classe de service 3, présenté par le fabricant comme une alternative à l'inox à moindre coût
Acier de 2 mm d'épaisseur, jusqu'à 27 kN en R1.k sur bois C24 en clouage total
Pose sans pré-perçage avec les vis connecteur CSA-Z ou SSH
Trois hauteurs pour des bois portés de 95 à 250 mm : DJH92/46Z, DJH137/46Z, DJH167/46Z
Fixation également possible sur béton ou acier par 2 à 4 ancrages Ø10 mm
Quatre jeux de valeurs caractéristiques publiés selon la configuration de pose
Marquage CE, ETA-06/0270, EPD disponible, fabriqué en France

Livré avec

1 sabot sécable DJH-Z dans la référence choisie : DJH92/46Z, DJH137/46Z ou DJH167/46Z
Vis connecteur CSA-Z, vis SSH et ancrages non fournis, à commander séparément
