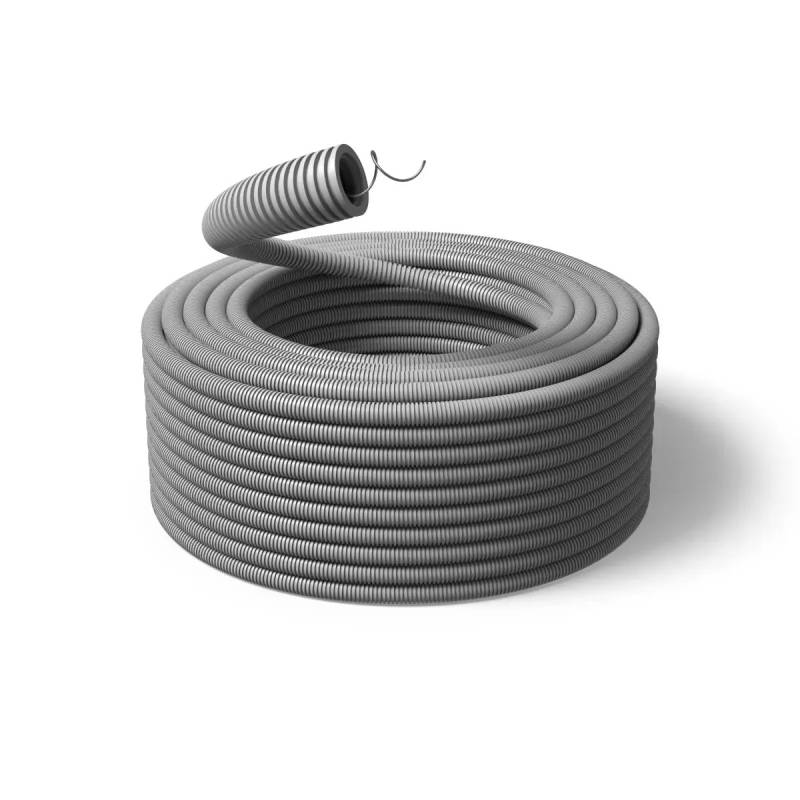

Gaine ICTA non préfilée LEGRAND Ø16 à 50
Gaine ICTA non préfilée LEGRAND Ø16 à 50

Gaine ICTA non préfilée LEGRAND Ø16 à 50

Diamètre
Longueur
+ En savoir plus
Voir les produits compatibles
104,42 € TTC
87.02 € HT
keyboard_arrow_up
keyboard_arrow_down

Livraison estimée : Mercredi 28 Octobre

En achetant ce produit vous gagnerez 2,08 € grâce à notre programme de fidélité. Votre compte sera crédité de 2,08 €.
Résumé

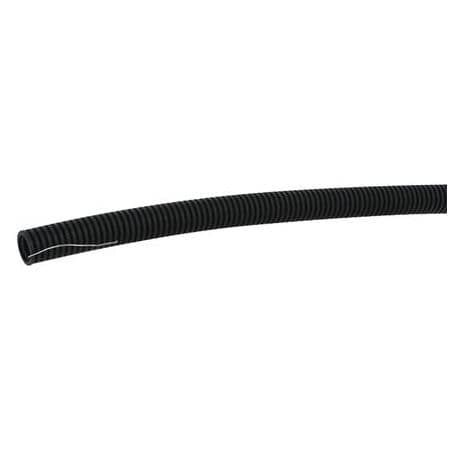

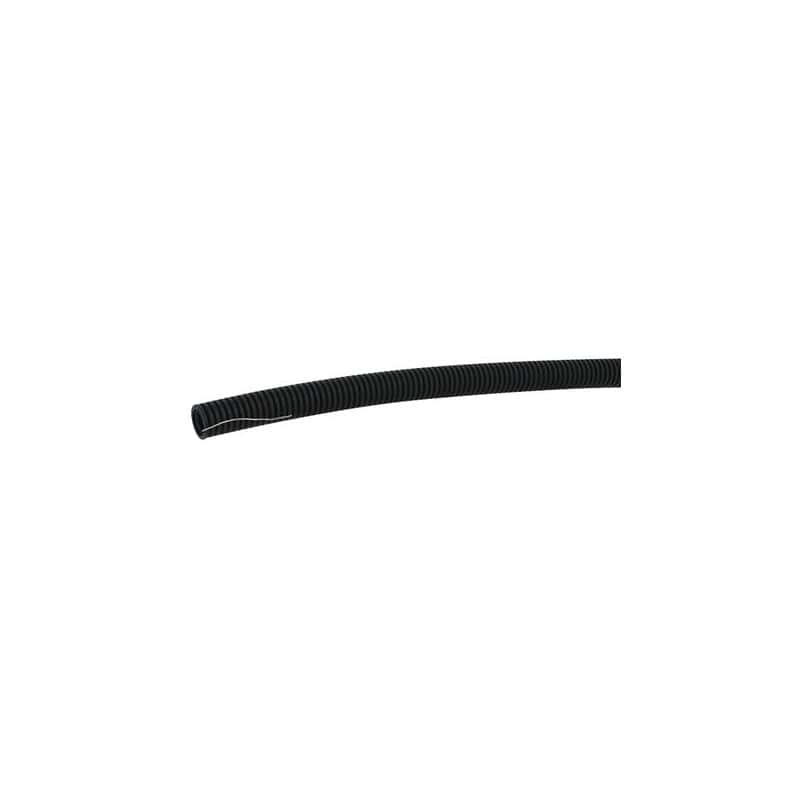

Le conduit ICTA 3422 standard gris Legrand est une gaine annelée isolante, cintrable et transversalement élastique, destinée au passage et au remplacement des conducteurs par tirage dans les installations électriques. Gris graphite non propagateur de la flamme, livré en couronne.

  • Classification ICTA 3422 : écrasement 750 N, chocs 6 joules, plage -5 à +90 °C.
  • Indice IP 68 pour le conduit seul, IP 44 pour le système conduit plus manchon.
  • Deux versions : avec tire-fils (ATF) ou sans tire-fils (STF), en diamètres 16 à 50 mm.
  • Lubrification des diamètres 16 à 32 pour un tirage facilité des conducteurs.
  • Lien de cerclage coloré par diamètre. Conforme NF, EN 61386-1 et EN 61386-22.
Description

Conduit ICTA 3422 standard gris Legrand : la gaine de tirage des installations électriques

Le conduit ICTA 3422 standard gris Legrand est une gaine à section circulaire dont le profil longitudinal est annelé. Isolante, cintrable et transversalement élastique, elle sert à mettre en place et à remplacer les conducteurs et câbles par tirage dans les installations électriques. Le système de conduits comprend le conduit et un accessoire d'assemblage.

Le sigle ICTA résume ses propriétés : Isolant, Cintrable, Transversalement élastique, Annelé. La classification 3422 code ses performances mécaniques et thermiques : résistance à l'écrasement 3, aux chocs 4, température minimum 2 et maximum 2.

Versions et gamme

Le conduit existe en deux versions selon la présence d'un tire-fils préinstallé.

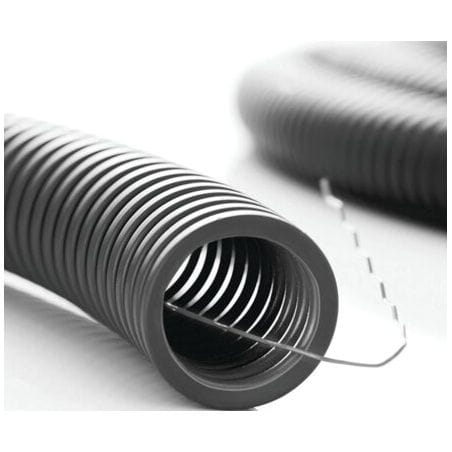

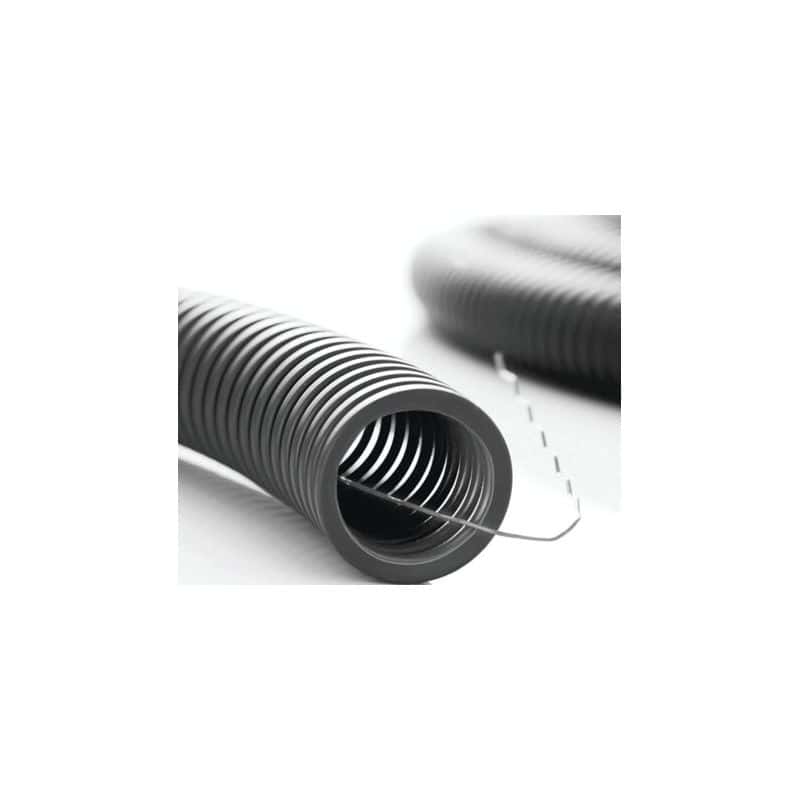

  • ATF : conduit avec tire-fils déjà en place
  • STF : conduit sans tire-fils, dit non préfilé

Le gris graphite du conduit est non propagateur de la flamme. Le lien de cerclage porte un code couleur par diamètre : bleu en 16, rouge en 20, vert en 25, noir en 32, 40 et 50.

Diamètres, colisage et références

  • Ø 16 mm : couronne de 100 m, diamètre extérieur 16 mm, intérieur mini 10,7 mm, poids 4,42 kg en STF et 3,98 kg en ATF, réf. 06616 (ATF)
  • Ø 20 mm : couronne de 100 m, diamètre extérieur 20 mm, intérieur mini 14,1 mm, poids 6,02 kg en STF et 5,58 kg en ATF, réf. 06620 (ATF)
  • Ø 25 mm : couronne de 100 m, diamètre extérieur 25 mm, intérieur mini 18,3 mm, poids 8,22 kg en STF et 7,78 kg en ATF, réf. 06625 (ATF)
  • Ø 32 mm : couronne de 50 m, diamètre extérieur 32 mm, intérieur mini 24,3 mm, poids 5,36 kg en STF et 5,14 kg en ATF, réf. 06632 (ATF)
  • Ø 40 mm : couronne de 50 m, diamètre extérieur 40 mm, intérieur mini 31,2 mm, poids 7,26 kg en STF et 7,04 kg en ATF, réf. 06640 (ATF)
  • Ø 50 mm : couronne de 50 m, diamètre extérieur 50 mm, intérieur mini 39,6 mm, poids 9,66 kg en STF et 9,44 kg en ATF, réf. 06650 (ATF)

Caractéristiques mécaniques

  • Indice de protection : IP 68 pour le conduit seul, IP 44 pour le système conduit plus manchon
  • Écrasement : 750 N à +23 °C
  • Tenue aux chocs : 6 joules à -5 °C
  • Rigidité diélectrique : 2 000 V sous 50 Hz pendant 15
Caractéristiques
533520
  • Marque : Legrand
  • Gamme : ICTA 3422 standard gris
  • Type de produit : conduit ICTA cintrable annelé
  • Classification : ICTA 3422 (écrasement 3, chocs 4, température 2/2)
  • Versions : avec tire-fils (ATF) et sans tire-fils (STF)
  • Diamètres disponibles : 16, 20, 25, 32, 40 et 50 mm
  • Diamètre intérieur mini : 10,7 mm (Ø16), 14,1 mm (Ø20), 18,3 mm (Ø25), 24,3 mm (Ø32), 31,2 mm (Ø40), 39,6 mm (Ø50)
  • Colisage : couronne de 100 m (Ø16 à 25), couronne de 50 m (Ø32 à 50)
  • Références ATF : 06616, 06620, 06625, 06632, 06640, 06650
  • Références STF : 06816, 06820, 06825, 06832, 06840, 06850
  • Indice de protection conduit seul : IP 68
  • Indice de protection conduit + manchon : IP 44
  • Résistance à l'écrasement : 750 N à +23 °C
  • Tenue aux chocs : 6 joules à -5 °C
  • Rigidité diélectrique : 2 000 V sous 50 Hz pendant 15 min
  • Résistance à l'isolement : supérieure ou égale à 100 MΩ/m sous 500 Vcc
  • Tenue au fil incandescent : 750 °C
  • Température d'utilisation : -5 °C à +90 °C
  • Rayon de cintrage mini : 48 mm (Ø16) à 200 mm (Ø50)
  • Réaction au feu : non propagateur de la flamme
  • Matière : polyoléfines additivés, gris graphite RAL 7024
  • Taux de matière recyclée : 50 % pour les Ø16, 20 et 25
  • Lubrification : diamètres 16, 20, 25 et 32
  • Normes : EN 61386-1, EN 61386-22, marquage NF
On aime
  • Classification ICTA 3422 : écrasement 750 N, chocs 6 joules à -5 °C, plage -5 à +90 °C
  • Indice IP 68 pour le conduit seul, IP 44 pour le système conduit plus manchon
  • Deux versions selon le besoin : avec tire-fils acier galvanisé nylonisé (ATF) ou sans (STF)
  • Conduits lubrifiés en Ø16 à 32 : tirage des conducteurs facilité, lubrifiant qui ne sèche pas
  • Gris graphite non propagateur de la flamme, tenue au fil incandescent à 750 °C
  • Lien de cerclage à code couleur par diamètre pour un repérage immédiat sur chantier
  • Polyoléfines additivés avec 50 % de matière recyclée sur les Ø16, 20 et 25
  • Conforme NF, EN 61386-1 et EN 61386-22, du Ø16 au Ø50 en couronne
